א.גילוי אש

תיאור

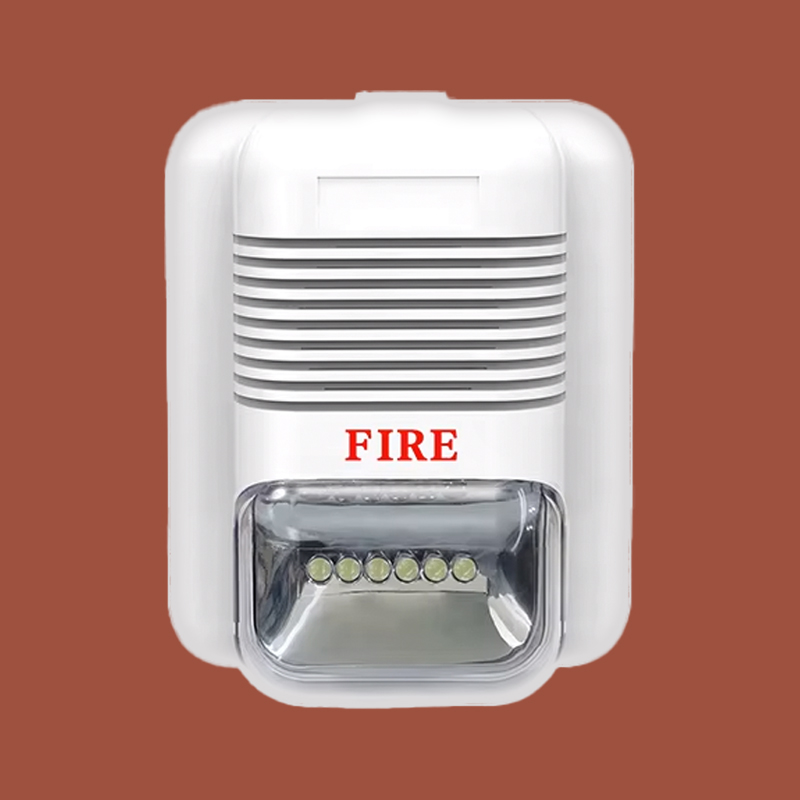

צופר נצנץ בעל פיקודים נפרדים

צופר הנצנץ מדגם 314-TFS משמש כצופר/נצנץ הינו צופר אזעקה משולב עם נצנץ בעל פיקודים נפרדים
לצופר ולנצנץ המשמש לאזעקה במערכת גילוי אש, גילוי גז ומערכות ביטחון אחרות. הצופר נועד
להתקנה פנימית – עוצמת הצופר מותאמת הן להתקנה באזור מגורים, והן לאזור שאינו מגורים. הצופר
פועל במתח עבודה 24 וולט זרם ישר.
עצמת הצליל ניתנת לבחירה על ידי מגשרים.
פעולת הצופר מאופיינת בעוצמת שמע גבוהה ובזרם פעולה נמוך המאפשר חיבור מספר צופרים על קו
הפעלה בודד, מותנה במגבלות מוצא הצופרים ברכזת הרלוונטית. חיבורי הצופר הינם מקוטבים, מוגנים
בפני הפוך קוטביות ומאפשרים עבודה באופן "היפוך קוטביות" או "רמת מתח".

התקנה
צופרי נצנץ מדגם 314-TFS נועדו להתקנה פנימית במקומות מגורים ושאינם מגורים, על גבי הקיר או
התקרה באמצעות בסיס המסופק במצורף. החיבורים החשמליים מבוצעים באמצעות הדקי החיבור
הנמצאים בחלקו האחורי של הצופר.
חיווט 2.1
חיווט קו הצופרים יבוצע באמצעות כבל חשמלי תיקני בהתאם לדרישות התקן 1220 חלק 3 והוראות
יצרן הרכזות.
בעת חיבור מספר צופרים בקו הפעלה משותף, יש לחווט את הקו כאשר מתקיים מהלך טורי בין
ההתקנים וחיבור חשמלי מקבילי לנקודות הכניסה והיציאה כפי שמבוצע בקו גילוי.
2.2 בחירת עוצמה
ניתן לבחור שתי רמות עצמה באמצעות המגשר שמאחורי הצופר. כאשר המגשר הימני מחובר עצמת
הצופר היא 95dB( מיועד למסדרונות וחללים פתוחים( וכאשר המגשר השמאלי מחובר עוצמת הצופר
היא 85dB( מיועד לחדרים(.
3 חיבורים חשמליים
הצופר יוזן ממוצא הפעלה ברכזת או מיחידת הפעלה כתובתית ויחובר אל ההדקים על פי הסימון על גבי
המוצר ובהתאם לקוטביות המסומנת. הזנת צופרים נוספים המחוברים בהמשך לקו ההפעלה תחובר אל
ההדקים הנפרדים והמסומנים בהתאם.
נגד סוף הקו יחובר בצופר האחרון בקו הפעלת הצופרים. ערך נגד סוף הקו יהיה על פי הנדרש על ידי
יצרן הרכזת

נתונים טכניים
מידות ……………………………………………………………..114 / 134 מ"מ
גובה ……………………………………………………………….43 מ"מ
משקל ………………………………………………………………156 גרם
-10°C – +50°C………………………………………. לפעולה טמפרטורות טווח
לחות יחסית ……………………………………………………….%93% – 10 ללא עיבוי
מתח פעולה )מסופק על ידי הרכזת( ……………………………Vdc 24
צריכת זרם
40 mA…………………………………………………………. צופר
50 mA…………………………………………………………. נצנץ
עוצמת שמע
מגשר ימני …………………………………………………..95dB במרחק 1 מ'
מגשר שמאלי ……………………………………………….85dB במרחק 1 מ'
כל הנתונים נומינאליים ועשויים להשתנות ללא הודעה מוקדמת
5 תקינה
צופר נצנץ 314-TFS מאושר לתקן ישראלי 1220
